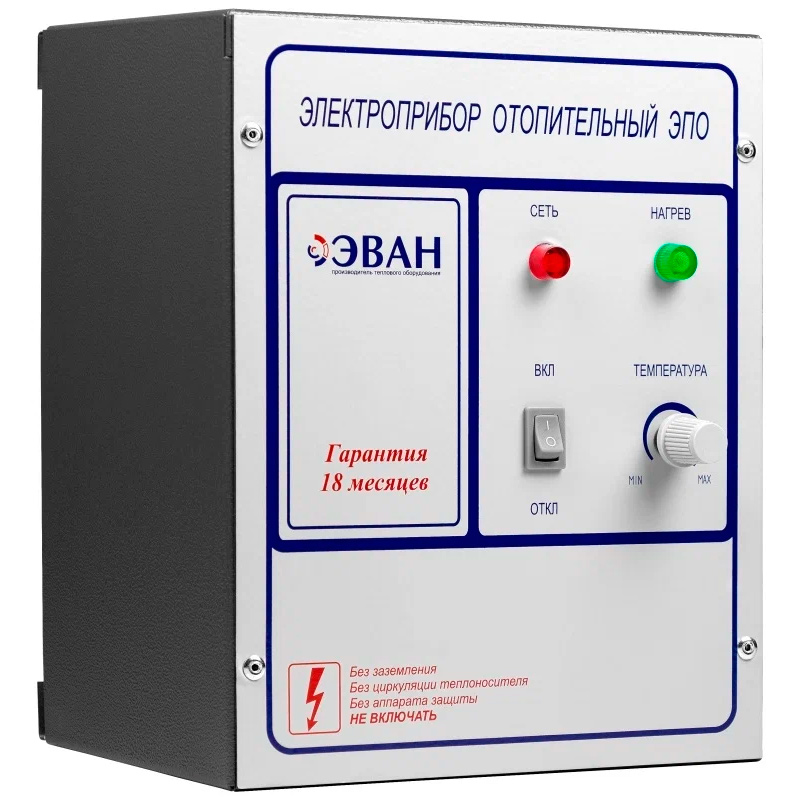

Пульт управления ЭВАН ПУ ЭПО-М1-6-9,45 (220В) 1-ступенчатый

Пульт управления ЭВАН ЭПО-М1 6-9,45 кВт состоит из корпуса с размещенной в нем автоматикой управления и сигнализации. Из корпуса пульта выводится два шнура: один - с контактами датчика терморегулятора, второй - с контактами (красного цвета) для температурного реле. В корпусе пульта управления установлен зажим винтовой “Датчик температуры воздуха” (“Разъем Х1”) для подключения внешнего датчика температуры воздуха. Пульт ПУ ЭПО-М1 имеет зажим винтовой для подключения вводного кабеля питания и проводов (кабеля) подключения котла.

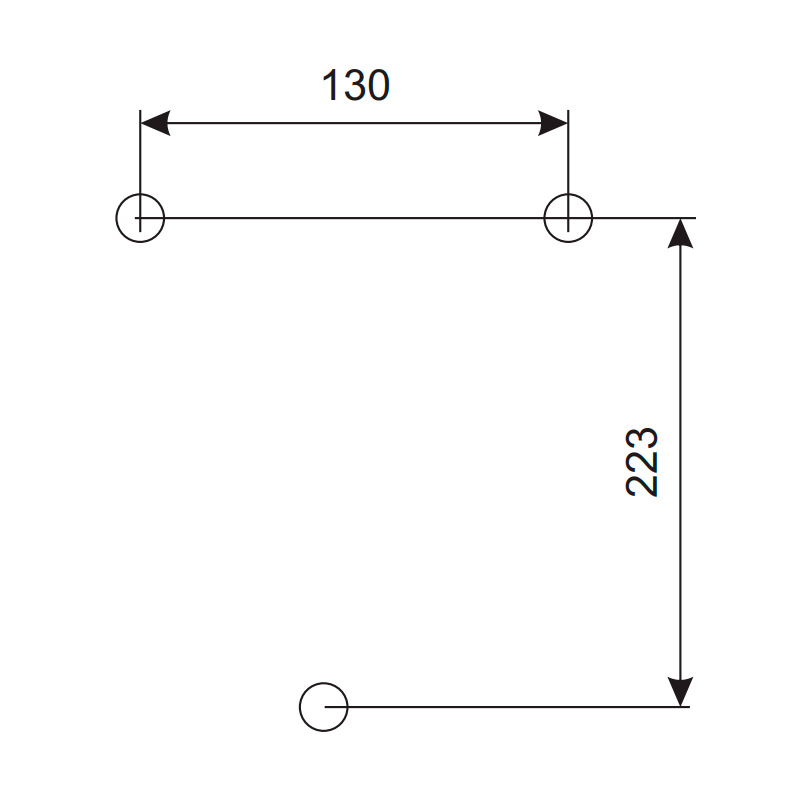

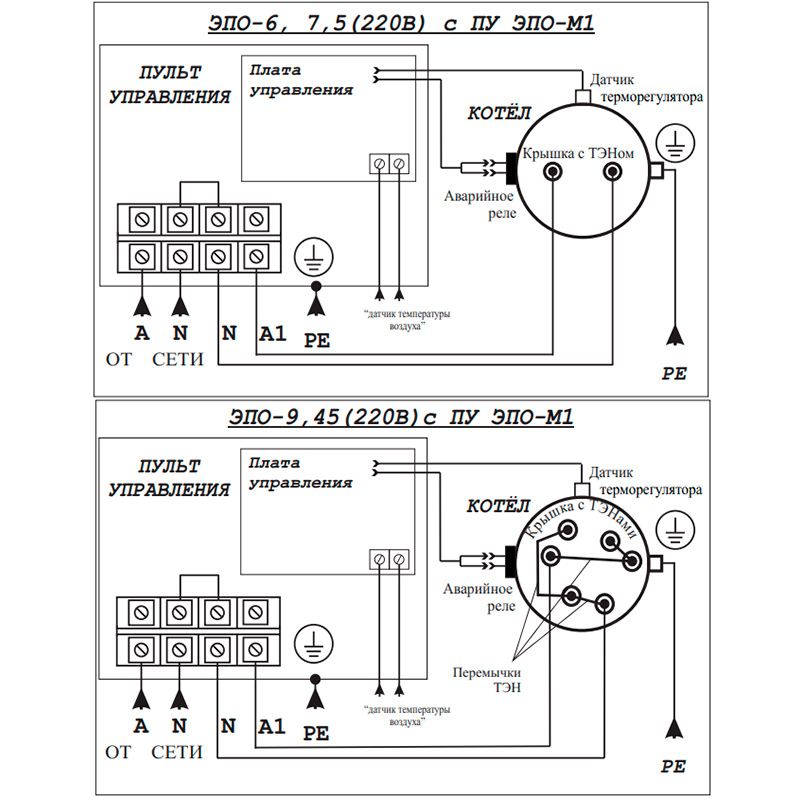

Электрическая схема подключения пульта управления к электрическому котлу, габаритные размеры и разметка крепления указаны в изображениях в карточке товара.
